Круговая диаграмма

Представляет собой круг, который делится на доли в зависимости от количества и значений показателя

Вкладка Данные

Тип

Секция предоставляет возможность выбрать один из двух типов визуализации:

krugovaya diagramma 34

примеры:

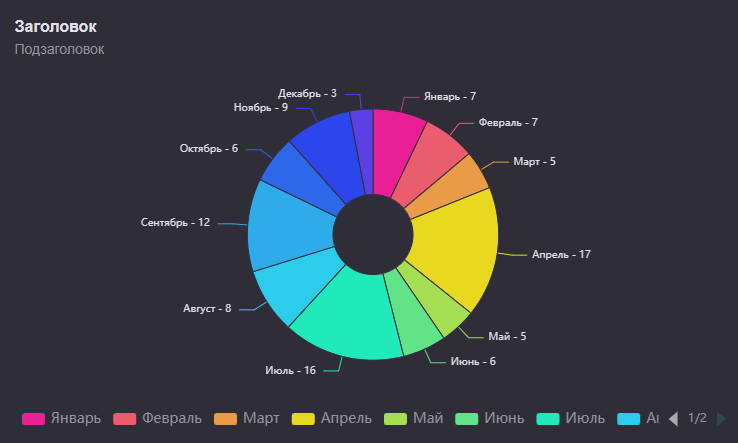

Пирог

krugovaya diagramma 35

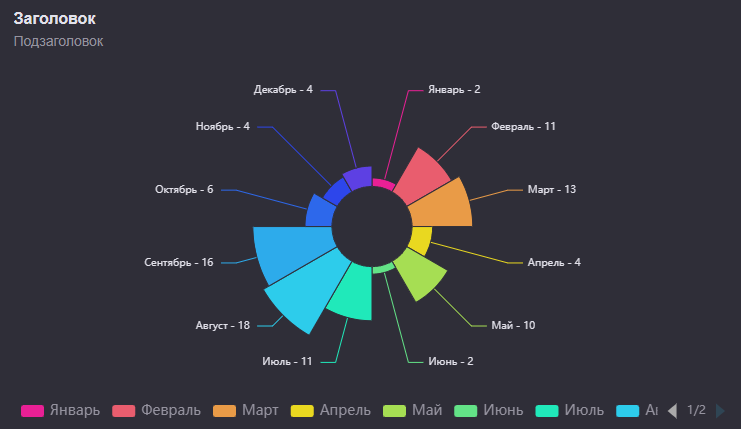

Роза

krugovaya diagramma 36

Выбор данных

Для построения необходимы 1 разрез (измерение) и 1 показатель (мера). Могут быть добавлены альтернативные разрезы, которые создадут вкладки с альтернативными графиками. Более показателей добавить нельзя.

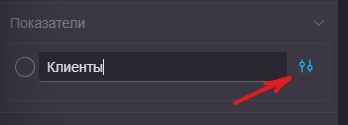

Параметры показателей

krugovaya diagramma 37

Кроме стандартных секций для линейного графика предусмотрены следующие:

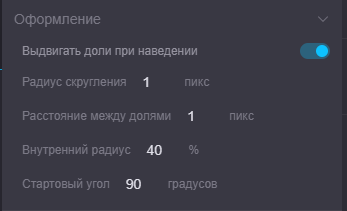

Оформление

krugovaya diagramma 38

  • Выдвигать или нет доли при наведении

  • Радиус скругления углов долей

  • Расстояния между долями в пикселях

  • Внутренний радиус. Радиус внутреннего отверстия диаграммы

  • Стартовый угол. Условная линия начала диаграммы. Фактически требуемый поворот в градусах.

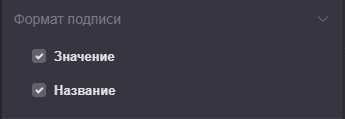

Подпись

То что будет выведено в подпись. krugovaya diagramma 39

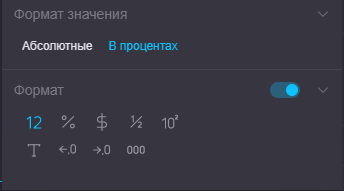

Формат значений

krugovaya diagramma 40

Позволяет выбрать в каком виде будут представлены значения показателя

Параметры разрезов

krugovaya diagramma 41

Группировка по дате — позволяет сгруппировать данные по дням, неделям, месяцам, кварталам, году с возможностью выбора формата даты

Вкладка Вид

Состоит из секций рассмотренных в разделе "Параметры виджета"
