Пузырьковая диаграмма

Представляет собой две координатные оси и точки, расположенные на координатной плоскости.

Для построения необходимы 1 разрез (измерение), где каждое значение является точкой (пузырьком) и 2 показателя (меры), значения которых являются координатами для точек. Более показателей/разрезов добавить нельзя.

puzyrkovaya diagramma 84

Вкладка Данные

  • Реальные данные (вкл/выкл): переключает отображение реальных и виртуальных данных

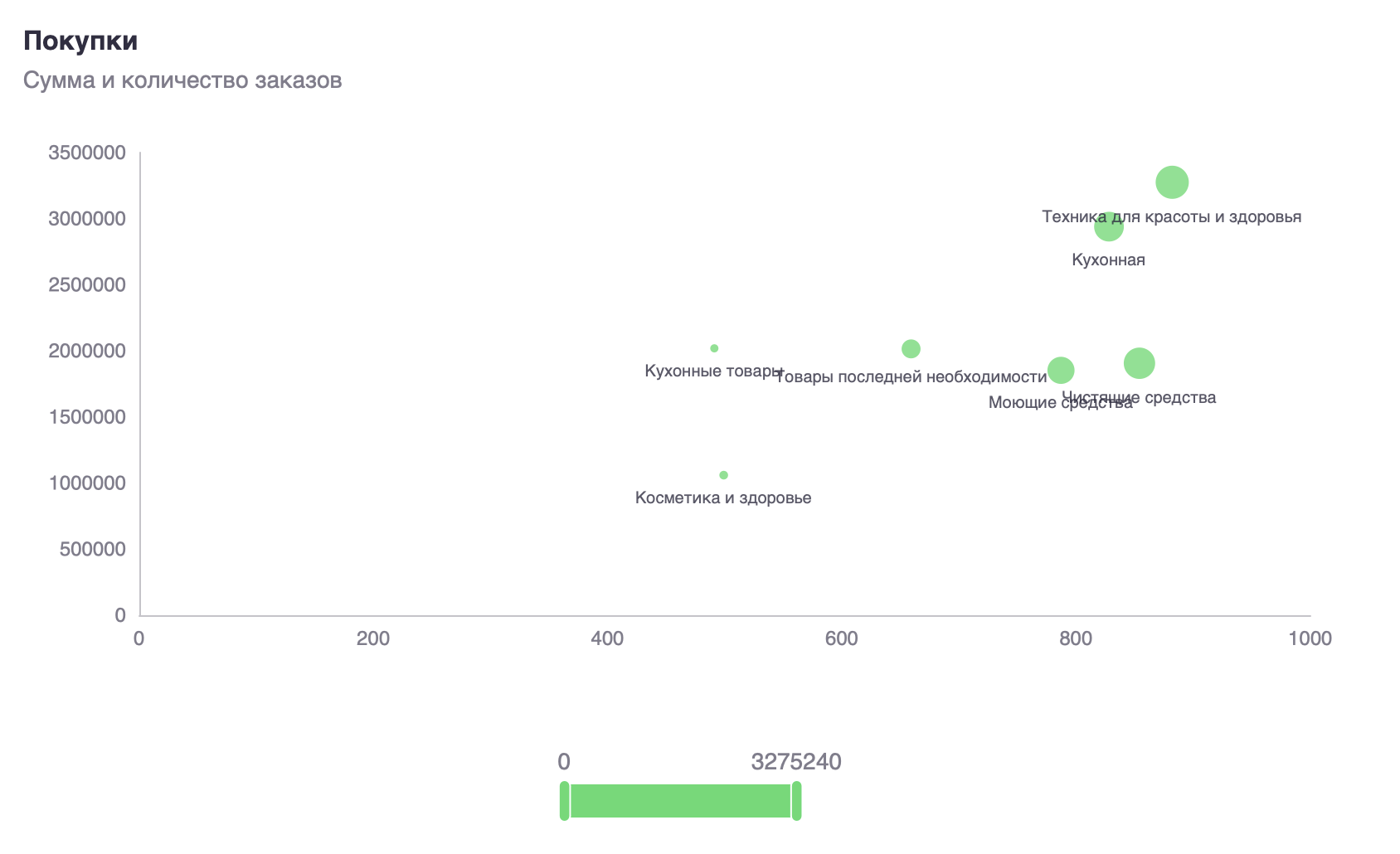

  • Построить диапазон по (выбор показателя): позволяет выбрать показатель для построения легенды, с помощью которой можно выбрать крайние значения (на рисунке расположена под диаграммой)

  • Оси (выбор поля): Показатели, значения которых будут использованы в осях диаграммы. Параметры показателя:

    • Форматирование значений: включить форматирование (например, вместо "1" отобразить "1,00 $"

    • Выбор формата: числовой, процентный, валютный (можно выбрать тип), долевой, степень числа

    • Дополнительные параметры формата: текстовое поле (разместить после числа произвольный текст), уменьшить число знаков после запятой, увеличить число знаков после запятой, разбить число по три символа пробелами

    • Мин/Макс для основных: позволяет выставить лимит значений показателя

  • Пузырьки (выбор поля): Разрез, значения которого будут использованы для расположения и наименования пузырьков. Параметры разреза:

    • Название из источника(вкл/выкл): в названии показателя будет выведено название столбца (поля) из таблицы в модели данных

    • Пустые значения(вкл/выкл): скрыть либо показать ячейки столбца в которых отсутствуют значения

    • Показать значения (вкл/выкл): отобразить либо скрыть значения разреза на диаграмме

    • Форматирование: позволяет изменить вид и расположение значений разреза на диаграмме

  • Размер пузырька: размер точек может быть задан дополнительным показателем (опционально)(например, на рисунке размер точки зависит от количества заказов, оформленных на одно название товара). Если показатель не добавлять, размер у всех точек будет один. Параметры показателя:

    • Название из источника(вкл/выкл): в названии показателя будет выведено название столбца (поля) из таблицы в модели данных

    • Тип элемента (базовый/показатель): если выбран "базовый", то все точки будут одинакового, указанного в параметре, размера. Если выбран "показатель" — точкам будет присвоен размер в диапазоне от минимального к максимальному, в зависимости от значения показателя.

  • SQL: открыть SQL-редактор для этой визуализации

  • Цвет пузырьков: определяет цвет заливки пузырьков со значениями показателей одним из нескольких режимов:

    • Вручную: выбор одного цвета для всех пузырьков вручную

  • Градиент: от минимального (цвет 1) к максимальному (цвет 2) значению лимита

    • Легенда отображается в виде градиента

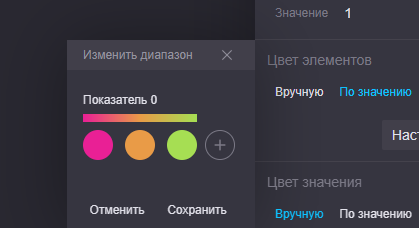

    • Можно настроить промежуточные цвета (аналогично функционалу "Цвет по значению")

      puzyrkovaya diagramma 85

  • Ступенями: настраивается аналогично градиенту, но переходы цветов отсутствуют, отображаются только выбранные цвета.

    • Диапазон значений разбивается на эти цвета поровну и автоматически.

    • Легенда отображается в автоматическом режиме

  • По условию: цвет настраивается в зависимости от результата SQL-запроса, например:

    CASE
WHEN Car.BRAND = 'Toyota' THEN '1'
WHEN Car.BRAND = 'Mitsubishi' THEN '2'
ELSE '3'
END

    где цифры в одинарных кавычках это выбранные образцы цвета

  • Цвет значения: аналогичная предыдущей настройка цвета для подписей значений

  • Лимит: ограничивает данные для построения диаграммы указанным количеством строк

Вкладка Вид

Аналогично комбинированной диаграмме
