Диаграмма "Тепловая карта (Heatmap)"

Представляет собой две координатные оси и прямоугольники разного цвета, расположенные на координатной плоскости.

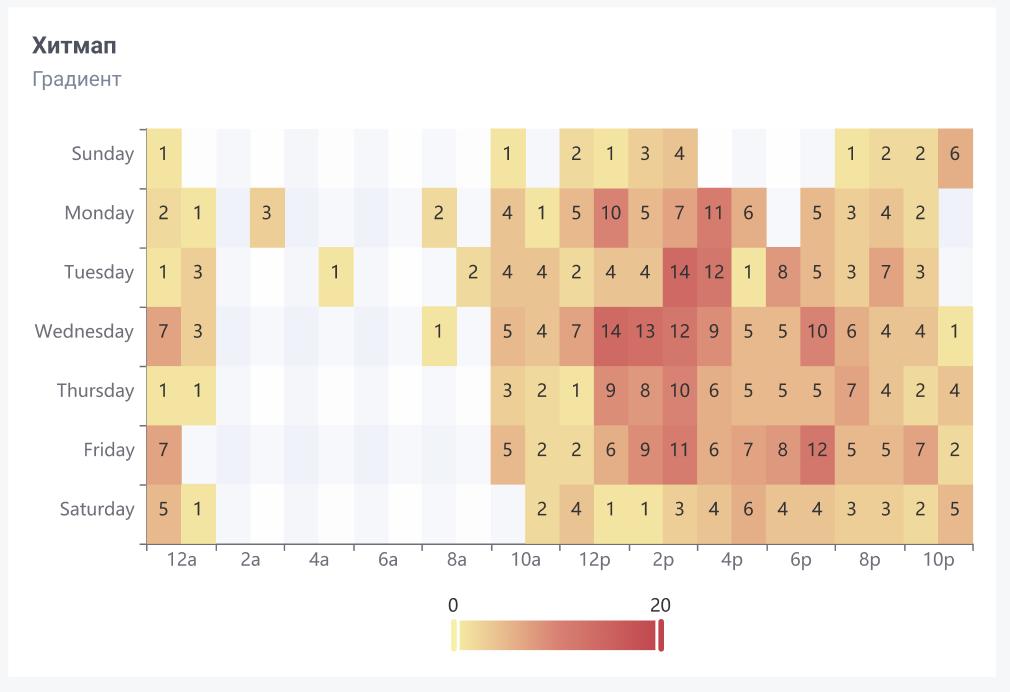

Диаграмма Тепловая карта (Heatmap) (градиент)

diagramma heatmap 4

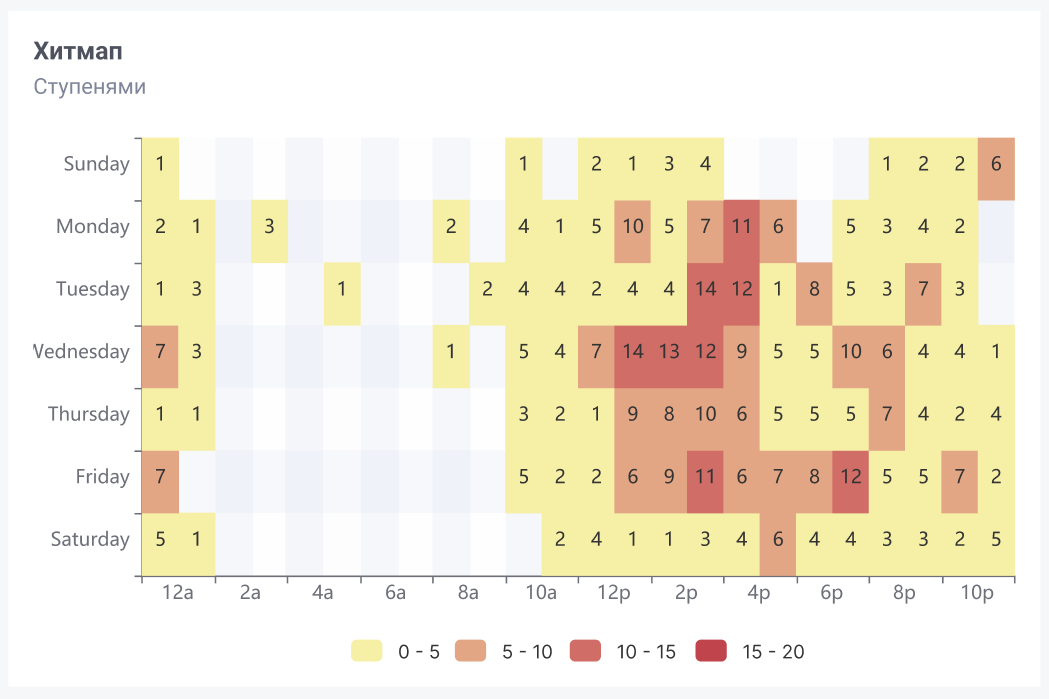

Диаграмма Тепловая карта (Heatmap) (ступенями)

diagramma heatmap 5

Вкладка Данные

  • Реальные данные (вкл/выкл): переключает отображение реальных и виртуальных данных

  • Ось X, Ось Y, Показатель: для построения необходимы 2 разреза (измерения), где каждое значение является координатами по оси X и Y соответственно и 1 показатель (мера), значение которого является значениями на пересечениях координат. Более показателей/разрезов добавить нельзя. Есть возможность настроить параметры показателя и разрезов.

    • Параметры значений разрезов:

      • Показывать пустые значения: на оси разрезов будут отображены метки разреза у которых нет значений

      • Группировать по дате: отображение значений разреза на оси координат меняется в соответствии с выбранной группировкой

    • Параметры значений показателя:

      • Показать значения: отобразить значения показателя на диаграмме

      • Ориентация: повернуть на 90 градусов

      • Начертание: включить жирный, курсивный и подчеркнутый шрифт

      • Размер: указать размер шрифта в пикселях

      • Межбуквенный интервал: установить интервал между символами в пикселях

      • Цвет: выбрать цвет символов

      • Форматирование значений: включить форматирование (например, вместо "1" отобразить "1,00 $"

      • Выбор формата: числовой, процентный, валютный (можно выбрать тип), долевой, степень числа

      • Дополнительные параметры формата: текстовое поле (разместить после числа произвольный текст), уменьшить число знаков после запятой, увеличить число знаков после запятой, разбить число по три символа пробелами

  • SQL: открыть SQL-редактор для этой визуализации

  • Цвет: определяет цвет заливки прямоугольников со значениями показателей одним из нескольких режимов:

    • Градиент: от минимального (цвет 1) к максимальному (цвет 2) значению лимита

      • Легенда отображается в виде градиента (см. рис "Диаграмма Тепловая карта (Heatmap) (градиент)

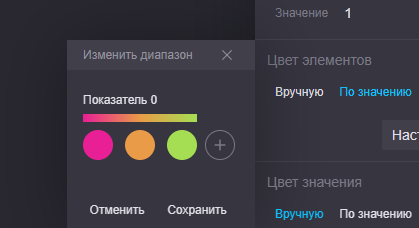

      • Можно настроить промежуточные цвета (аналогично функционалу "Цвет по значению")

        diagramma heatmap 6

    • Ступенями: настраивается аналогично градиенту, но переходы цветов отсутствуют, отображаются только выбранные цвета.

      • Диапазон значений разбивается на эти цвета поровну и автоматически.

      • Легенда отображается в автоматическом режиме

  • Лимит: ограничивает данные для построения диаграммы указанным количеством строк

  • Мин/макс значение: ограничивает значения показателей в пределах, установленных данным параметром

Вкладка Вид

Аналогично комбинированной диаграмме
