Параметры виджета
Чтобы получить доступ к настройкам любого виджета, необходимо выделить его контейнер. На нем появится прямоугольное выделение с маркерами трансформации, которые позволяют перемещать и изменять размеры контейнера в рамках рабочей области текущей страницы. Настройки выделенного виджета появятся в меню, которое вызывается с помощью соответствующей кнопки:
В этом разделе мы рассмотрим общие принципы построения визуализаций. В разделе библиотека виджетов будут рассмотрены индивидуальные настройки для каждой.
Вкладка Данные
Эта вкладка содержит секции с верхнеуровневыми параметрами визуализации
Реальные данные
Скрыть/показать данные из модели. Пока отключена глобальная настройка, управляющая показом данных каждый виджет может быть настроен в отдельности. По умолчанию отключено. Подробнее о виртуальных данных
Модель данных
Позволяет выбрать одну из моделей данных, ранее созданных в конструкторе моделей данных. Данные из этой модели будут использоваться для данного виджета (построение графика, заполнение полей таблицы, получение значений для фильтрации и т.д.). Все виджеты использующие одну модель будут связаны через нее, то есть будут фильтровать эту модель и реагировать на ее фильтрацию. Такой подход будет полезен, если требуется отделить или изолировать какие-то данные используя общее хранилище.
Разрезы
Измерения визуализации. Поля для разрезов выбираются из импортированных данных. Название для разреза можно ввести пользовательское, либо включить показ из источника.
В режиме виртуальных данных для имитации разреза используется текстовое поле с вводом значений через запятую с пробелом
Добавление нового разреза через кнопку "Добавить разрез". Если создается больше одного разреза, то для каждого создается своя визуализация и в виджете появляются вкладки с названиями разрезов, через которые можно получить доступ к этим визуализациям.
Дополнительное меню настроек разреза
Для того чтобы разрезы можно было настроить индивидуально, для каждого предусмотрено меню персональных настроек, которое вызывается с помощью кнопки. Стандартными секциями для этой подпанели всегда будут:
-
Возможность показа пустых значений
-
Подставить в визуализацию название из источника, а не пользовательское
-
Сгруппировать метки на оси разреза по определенному формату и типу даты (только для типа данных "дата")
Показатели
Как и для разрезов в показателях поля таблиц выбираются из импортированных данных. Но в случае с показателями необходимо обязательно указать агрегацию:
-
Типовые: сумма/количество/среднее/мин/макс
-
По выражению: необходимо написать собственную функцию агрегации в виде SQL-запроса
Виртуальные данные для всех показателей генерируются автоматически.
Пользовательское название для показателя указывается также как и для разреза в специальном поле ввода в ячейке показателя.
Цвет или цвета для показателя можно выбрать по клику на фигуру круга рядом с полем ввода названия.
Добавление нового показателя через кнопку "добавить показатель"
Для установки индивидуальных параметров вызывается дополнительное меню с помощью кнопки у конкретного показателя:
Стандартными секциями для дополнительных настроек всегда будут:
-
Название из источника. В названии показателя будет выведено название столбца (поля) из таблицы в модели данных.
Внимание. т.к. алиас будет совпадать с названием поля, будьте внимательны при дальнейшем использовании этого поля в запросе - вместо поля будет подставляться выражение под одноимённым алиасом
-
Пустые значения. Скрыть либо показать ячейки столбца в которых отсутствуют значения
-
Форматирование. Секция позволяет видоизменить значение отображаемое на графике
Редактор SQL-запроса
Открыть редактор можно нажав на кнопку "SQL" в настройках виджета.
Интерфейс редактора состоит из полей: Разрезы, Показатели, Группировки и фильтры, а также карта модели выбранной в виджете.
Редактор SQL позволяет вам вручную редактировать запрос данных для каждого виджета. Скрипт редактора кода связан с выбором данных в интерфейсе. Когда пользователь выбирает поле для разреза и показателя в панели настроек, система генерирует SQL-запрос. И этот запрос затем можно изменить в редакторе. Например прописать другое поле для разреза и при сохранении изменений это поле изменится в интерфейсе. Кроме простого выбора поля в редакторе можно писать сложные выражения.
Поля "Разрезы" и "Показатели" соответствуют секции SELECT SQL-скрипта и разделены для корректной работы визуализаций.
Поле "Группировки и фильтры" соответствует секциям WHERE и GROUP BY, в нем можно прописать локальные параметры фильтрации, группировки, лимитов, действующие только на данный виджет. Все внешние фильтры будут применяться поверх локальных.
Карта модели позволяет отметить необходимы поля и по клику на кнопку "Добавить в текст" добавит все выбранное через запятую
Цвет
Имеет несколько режимов:
-
Вручную. Позволяет выбрать цвет для каждого показателя вручную по клику рядом с элементом. в зависимости от виджета это может быть разрез или показатель
-
По значению. Позволяет создать градиент, на который будет наложен диапазон значений и в соответствии с этими значениями элементам будут присвоены из этого градиента.
-

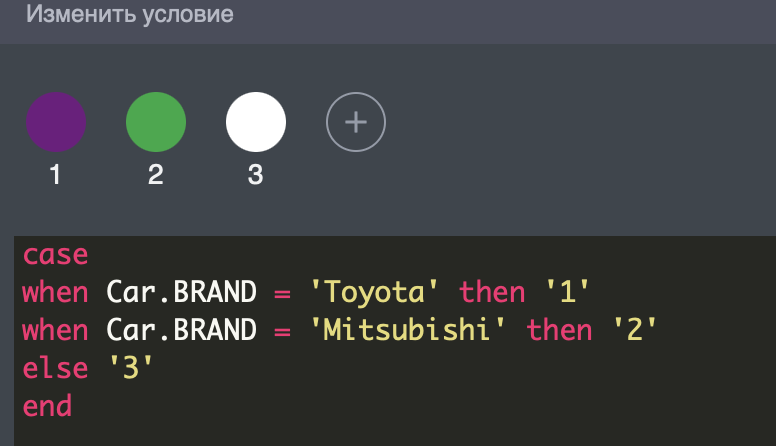

По условию. Позволяет написать SQL-выражение для расчета и выбирает номер цвета соответствующий результату из палитры. Например,
case when Car.BRAND = 'Toyota' then '1' when Car.BRAND = 'Mitsubishi' then '2' else '3' end
где цифры в одинарных кавычках это выбранные образцы цвета
Вкладка Вид
На этой вкладке представлены настройки оформления. В данном разделе будут рассмотрены секции, общие для всех виджетов приложения, а более специфические для каждого виджета будут рассмотрены в разделе библиотека виджетов.
Параметры контейнера
-
Координаты на листе и размеры объекта. Позволяют вручную изменять эти параметры
-
Блокировка перемещения контейнера. Некоторые элементы визуализаций требуют перемещения с зажатой левой кнопкой мыши. Такое же событие вызывает и перемещение контейнера виджета. Чтобы этого не происходило активируйте эту настройку
-
Фон. Включает/отключает фон виджета
-
Обводка. Включает/отключает контур виджета. Можно также изменить тип, толщину и цвет линии обводки
-
Радиус скругления углов контейнера виджета
-
Тень. Включает/отключает тень виджета. Параметры смещение по горизонтали и вертикали, радиус размытия влияет на ее величину. Задать цвет тени можно как вручную, так и по условию
Подзаголовок
Позволяет задать подзаголовок для визуализации, а также скрыть или показать его на виджете
Позиционирование заголовка
То как будут выравнены заголовки относительно контейнера визуализации. Применяется сразу ко всем заголовкам визуализации

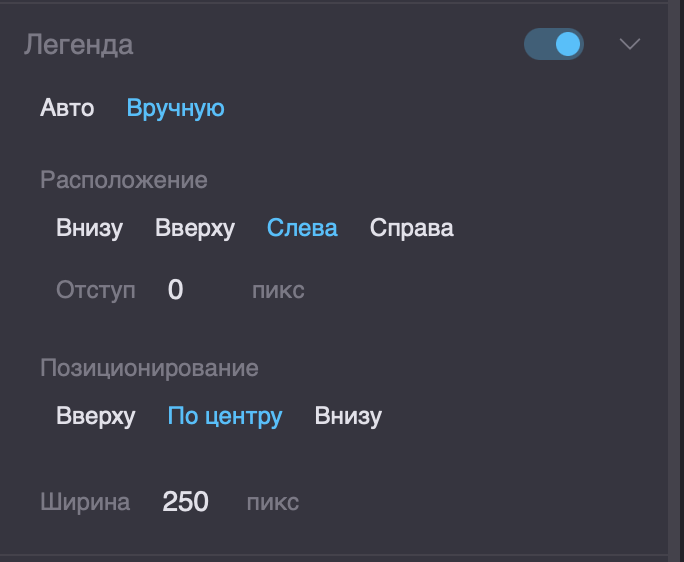

Легенда
-
вкл/выкл: Управляет видимостью легенды визуализации.
-
авто/вручную (отступ, пикселей:__): Управляет размером отступа легенды от границ виджета
-
Расположение: (внизу/сверху/слева/справа): Расположение легенды относительно сторон контейнера
-
Позиционирование(вверху, в центре, внизу; слева, в центре, справа): позиционирование внутри каждой из них.
-
Ширина контейнера легенды в пикселях, когда выбрано расположение "слева" либо "справа".
Вкладка "События"
-
Переход к объекту (вкл/выкл): Клик по объекту вызовет переход к странице, выбранной в данной секции
-
Реагировать на фильтры(вкл/выкл): Будет ли влиять на визуализацию применение фильтров в проекте. Включая ее собственную
-
Инициировать фильтрацию(вкл/выкл): При клике на элемент визуализации (Столбик, Сектор, Точку и тд) по значению разреза или показателя будет активирован фильтр для остальных визуализаций. Включая инициатора
-
Применить ко всем листам(вкл/выкл): Вкл. Значение фильтра применится на все станицы проекта Выкл. Отфильтруется только текущая страница
-
Добавлять несколько фильтров(вкл/выкл): Вкл. При каждом клике на каждом элементе в строку фильтров попадут все элементы на которых кликнет пользователь. Сколько бы кликов не было Выкл. При каждом клике на каждом элементе в строку фильтров попадет только последний элемент на котором произошел клик
-
Реагировать на собственные фильтры. Означает будет ли виджет фильтровать сам себя.
